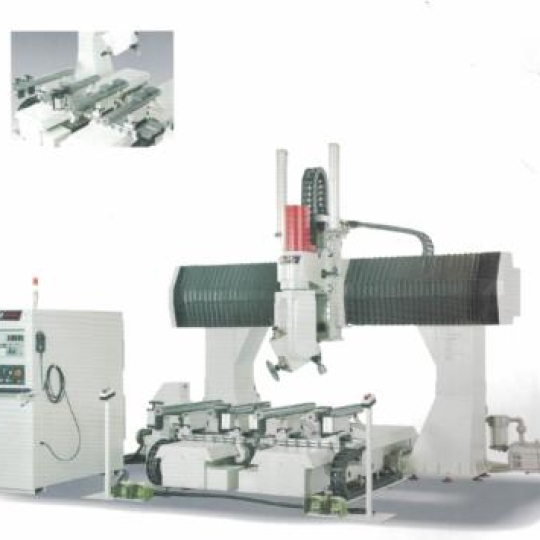

五轴加工中心 MU-DA5 / Five axis Machining center / Máy phay và khoan gỗ 5 trục

机床外形尺寸

Machine tool shape size

Kích thước máy

4100*2800*3600mm

工作台尺寸

Worktable size

Kích thước bàn làm việc

1000*1100mm*2

轴最大速度

Axis maximum speed

Tốc độ tối đa trục

X最大速度

X maximum speed

Tốc độ tối đa trục X

70m/min

Y 最大速度

Y maximum speed

Tốc độ tối đa trục Y

70m/min

U最大速度

U maximum speed

Tốc độ tối đa trục U

70m/min

Z最大速度

Z maximum speed

Tốc độ tối đa trục Z

70m/min

C最大速度

C maximum speed

Tốc độ tối đa trục C

1000deg/min

A最大速度

A maximum speed

Tốc độ tối đa trục A

1200deg/min

各轴行程

Trails

Hành trình từng trục

X行程

X axis stroke

Hành trình trục X

0-2700mm

Y行程

Y axis stroke

Hành trình trục Y

0-2100mm

U行程

U axis stroke

Hành trình trục U

0-2100mm

Z行程

Z axis stroke

Hành trình trục Z

0-720mm

C行程

C axis stroke

Hành trình trục C

-400°-+400°

A行程

A axis stroke

Hành trình trục A

无限旋转

Không giới hạn xoay

主轴

Spindle

Trục chính

意大利HSD (0-24000RPM)

ITALIA

功率

Power

Công suất

14.4kw（自动换刀，气冷）

9.6kw (手动换刀，气冷)

14.4kw (tự động thay dao ,làm mát bằng không khí )

9.6kw(thay dao thủ công ,làm mát bằng khí lạnh

控制器

Controller

Bộ điều khiển

0SA I

伺服

Servo

安川

YASKAWA

装刀形式

Loading knife form

Hình thức kẹp dao

14.4kw (HSK63F)

9.6kw (ER40)

刀库

Knife bank

Đĩa dao

采用伺服刀库设计，8刀位，可实现快速自动换刀

Sử dụng thiết kế servo đĩa dao,8 vị trí dao,tự động thay dao nhanh chóng

软件

Software

Phần mềm

采用UG编程，软件功能强大众化软件，储备人员变得简单，使用VT防碰撞干涉软件仿真，对机器1:1 实时仿真，避免因编程不当造加工或撞机危险

Sử dụng lập trình UG, chức năng phần mềm là phần mềm mạnh và phổ biến, nhân viên dự bị trở nên đơn giản, sử dụng phần mềm mô phỏng chống va chạm VT, mô phỏng thời gian thực 1: 1 của máy, tránh rủi ro khi gia công hoặc va chạm do không đúng cách lập trình
